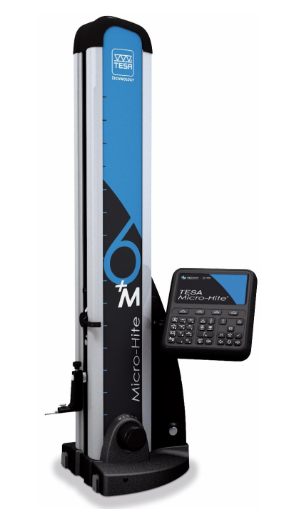

数显测高仪作为高精度几何量测量仪器，广泛应用于对尺寸精度要求严苛的工业领域。以下结合 JJF 1254-2010《数显测高仪校准规范》，从行业应用到校准全流程进行详细说明：

1. 机械制造与加工

• 测量零件高度、平面度、台阶差（如汽车发动机缸体、变速箱齿轮轴的高度检测）。

• 校准机床刀具路径，确保加工精度（如模具型腔深度、导轨平行度测量）。

1. 电子与半导体

• 检测印刷电路板（PCB）元件高度、焊盘平整度及芯片封装层厚度。

1. 航空航天

• 测量飞机零部件（如机翼蒙皮、发动机叶片）的轮廓高度和表面平整度。

1. 医疗器械

• 验证手术器械（如骨科植入物）的尺寸精度和形位公差。

1. 科研与质量控制

• 在材料研究中测量涂层厚度、薄膜平整度，或用于实验室精密计量。

1. 保障精密制造的核心需求

• 数显测高仪的测量误差直接影响产品装配精度（如汽车零部件配合间隙、航空航天部件的气动性能）。校准可将误差控制在 ±(2μm + L/400)（L 为测量长度，单位：mm）以内，确保设计公差要求。

1. 符合法规与溯源要求

• 依据 JJF 1254-2010 校准，确保量值与国家计量基准一致，满足 ISO 9001、AS9100 等质量体系认证要求。

1. 降低生产风险与成本

• 避免因测量失准导致的废品率增加（如电子元件虚焊、机械部件返工），通过校准优化工艺参数，提升生产效率。

• 温度要求：量程≤500mm 时，温度需控制在 20±1℃；量程＞500mm 时，温度需控制在 20±0.5℃，且每小时温度变化不超过 0.3℃。

• 湿度与振动：相对湿度≤70%，避免振动干扰。

• 外观：表面无锈蚀、划痕，显示屏清晰，按键操作灵活。

• 机械性能：测头沿导轨移动平稳，无卡滞；测力装置（如气动或机械测力）提供恒定测量力（通常为 0.75~1.5N）。

• 标准器：使用三等量块或激光干涉仪作为标准，覆盖全量程至少 5 个校准点（如 0mm、100mm、500mm、1000mm）。

• 测量方法：

1. 将测头接触平板并清零，依次测量量块上表面中心点，每个点重复 3 次，取平均值。

1. 计算示值误差：示值误差=测量值−量块实际长度

• 重复性：在同一校准点重复测量 10 次，示值变动性不超过 0.5μm（分辨力 0.1μm 的仪器）。

• 回程误差：测头上下移动测量同一位置，两次示值差不超过 0.5μm。

• 使用直角尺或专用垂直度测头，测量正面和侧面垂直度，误差不超过 5~11μm（依分辨力不同）。

• 校准结果需记录测量不确定度（通常为 1.8μm），并出具校准证书，注明有效期（建议 1 年）。

• 温度影响：温度偏离 20℃时，每℃引起的误差不超过 0.02μm/mm。

• 振动与磁场：避免在强振动或磁场环境中使用，防止光栅信号干扰。

1. 量程与精度：

• 0~500mm 普通型：约 300~600 元（含基础校准项目）。

• 0~1000mm 高精度型：约 600~1000 元（需激光干涉仪校准）。

1. 附加服务：加急校准（费用增加 30%~50%）、特殊环境（如恒温实验室）校准（费用增加 20%~40%）。

1. 地区差异：一线城市费用略高于二三线城市（约 10%~20%）。

• 原因：

• 量块未充分恒温（需在实验室平衡 24 小时）。

• 测头磨损或污染（需定期清洁或更换）。

• 解决：

• 重新恒温后校准，使用酒精棉球清洁测头。

• 检查量块有效期，必要时更换更高等级量块（如二等量块）。

• 原因：

• 机械导轨松动或润滑不足（需紧固螺丝并涂抹专用润滑油）。

• 环境振动或气流干扰（需在隔振平台上校准）。

• 解决：

• 调整导轨间隙，清洁导轨并润滑。

• 关闭空调出风口，避免人员走动引起振动。

• 原因：

• 底座未调平（需用水平仪重新调整）。

• 直角尺精度不足（需使用 00 级直角尺）。

• 解决：

• 用水平仪调整底座至气泡居中，重新校准垂直度。

• 送检直角尺，确保其垂直度误差≤2μm。

• 原因：

• 电池电量不足（需更换锂电池或充电）。

• 电路板故障（需专业人员检修）。

• 解决：

• 检查电池电压，低于 3.6V 时更换。

• 联系校准机构进行电路检测，更换损坏元件。

1. 定期验证：每季度使用标准量块进行期间核查，确保示值稳定性。

1. 清洁保养：

• 每周用无水乙醇清洁测头和导轨，避免灰尘影响精度。

• 每半年对机械部件进行润滑（使用低粘度硅油）。

1. 环境控制：长期存放时，需置于干燥箱（湿度≤40%），避免光学部件受潮霉变。
