影像测量仪校准规范计量检定校准规范 流程 费用价格JJF 1318-2011
日期：2025-06-09 16:10 | 人气：17

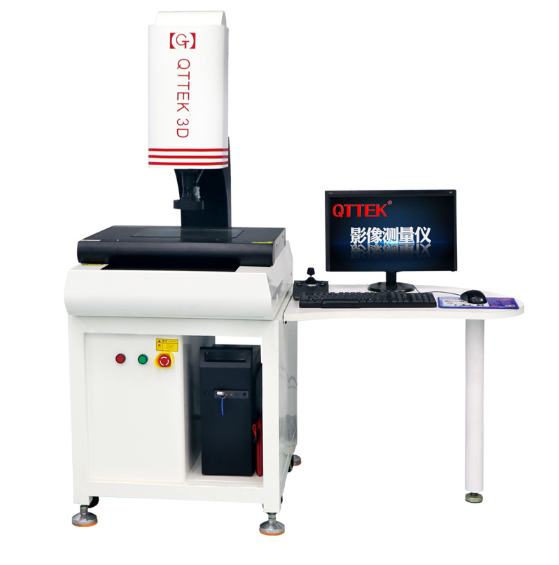

影像测量仪作为集光学、机械、电子和软件于一体的高精度非接触式测量设备，广泛应用于对二维或三维尺寸精度要求严苛的工业场景。以下结合 JJF 1318-2011《影像测量仪校准规范》，从行业应用到校准全流程进行详细说明：
一、使用行业或场景
影像测量仪通过光学成像、数字图像处理和精密机械运动实现微米级测量，主要应用于以下领域：
精密机械制造
测量机械零件的轮廓、孔径、槽宽、角度等参数（如汽车发动机缸体、变速箱齿轮的形位公差检测）。
验证模具型腔的尺寸精度和表面质量（如注塑模具、冲压模具的复杂曲面测量）。
电子与半导体
检测印刷电路板（PCB）的焊盘间距、元件高度及芯片封装层厚度。
测量半导体晶圆的刻线宽度、缺陷位置及键合线轮廓。
航空航天与国防
分析飞机零部件（如涡轮叶片、机翼蒙皮）的气动外形和装配间隙。
检测导弹制导系统精密零件的尺寸一致性。
医疗器械
评估骨科植入物（如人工关节）的表面粗糙度和三维轮廓精度。
验证手术器械（如腹腔镜探头）的几何尺寸和锋利度。
新能源与材料科学
测量锂电池极片的厚度均匀性及燃料电池极板的微孔分布。
分析纳米材料的颗粒尺寸、涂层厚度及薄膜平整度。
二、计量检定校准意义
保障精密制造的核心需求
影像测量仪的测量误差直接影响产品装配精度（如电子元件贴装位置偏差、航空航天部件的疲劳寿命）。校准可将二维示值误差控制在 ±(3μm + L/200)（L 为测量长度，单位：mm）以内，三维误差控制在 ±(5μm + L/100) 以内，确保设计公差要求。
符合法规与溯源要求
依据 JJF 1318-2011 校准，确保量值与国家计量基准一致，满足 ISO 9001、AS9100 等质量体系认证要求。
降低生产风险与成本
避免因测量失准导致的废品率增加（如 PCB 虚焊、机械部件返工），通过校准优化工艺参数，提升生产效率。
三、检定校准流程
1. 环境条件控制
温度要求：校准环境温度需控制在 20±2℃，湿度为 40%~60%，且每小时温度变化不超过 0.5℃。
振动与电磁干扰：振动幅值≤0.002mm/s，远离强磁场和射频干扰源。
2. 外观与功能检查
外观：表面无损伤、锈蚀，镜头无划痕或霉斑，光源亮度均匀。
机械性能：导轨移动平稳无卡滞，X/Y 轴定位重复性≤1μm，Z 轴升降同步性误差≤2μm。
软件功能：测量软件界面响应正常，自动对焦、边缘检测等算法运行稳定。
3. 二维示值误差校准
标准器：使用玻璃线纹尺（精度 ±1μm）或激光干涉仪作为标准，覆盖全量程至少 7 个校准点（如 0mm、200mm、500mm、对角线方向等）。
测量方法：
将线纹尺置于工作台，采集至少 5 个特征点，每个点重复测量 3 次，取平均值。
计算示值误差：示值误差=测量值−线纹尺实际值
要求误差不超过 ±(3μm + L/200)（L 为测量长度）。
4. 三维示值误差校准
标准器：使用高精度量块（等级≤1μm）或球板（球心距误差≤0.5μm）。
测量方法：
测量量块高度或球板间距，每个位置重复测量 5 次。
计算 Z 轴示值误差，要求误差不超过 ±(5μm + L/100)（L 为测量高度）。
5. 探测误差与重复性测试
探测误差：使用标准圆板，在视场范围内均匀选取 9 个位置，测量圆直径，计算最大差值，要求≤2μm。
重复性：同一位置重复测量 10 次，示值变动性≤0.5μm。
6. 垂直度与平面度校准
垂直度：使用直角尺（精度≤2μm）测量光轴与工作台面的垂直度，误差≤5μm。
平面度：测量标准平板的平面度，误差≤3μm（量程≤500mm）或≤5μm（量程＞500mm）。
7. 数据记录与证书
校准结果需记录测量不确定度（通常二维为 2.5μm，三维为 4μm），并出具校准证书，注明有效期（建议 1 年）。
四、技术要求
1. 核心计量特性
项目 | 技术指标（以分辨力 0.1μm 为例） |
二维示值误差 | ±(3μm + L/200)（L 为测量长度，单位：mm） |
三维示值误差 | ±(5μm + L/100)（L 为测量高度，单位：mm） |
重复性 | ≤0.5μm（10 次测量的最大差值） |
探测误差 | ≤2μm（全视场范围内） |
平面度 | ≤3μm（量程≤500mm）；≤5μm（量程＞500mm） |
测量力变化 | ≤0.5N（全量程范围内） |
2. 环境适应性
温度影响：温度偏离 20℃时，每℃引起的误差不超过 0.02μm/mm（二维）或 0.05μm/mm（三维）。
振动与磁场：避免在振动幅值＞0.002mm/s 或磁场强度＞0.1mT 的环境中使用。
五、预计费用
影像测量仪的校准费用受以下因素影响：
量程与精度：
普通型（如 500×500mm）：约 800~1500 元（含二维基础校准项目）。
高精度型（如 1000×1000mm）：约 2000~4000 元（需激光干涉仪校准三维精度）。
附加服务：加急校准（费用增加 30%~50%）、特殊环境（如恒温实验室）校准（费用增加 20%~40%）。
地区差异：一线城市费用略高于二三线城市（约 10%~20%）。
六、常见问题及解决方法
1. 二维示值误差超差
原因：
线纹尺未充分恒温（需在实验室平衡 24 小时）。
镜头畸变未校准（需使用标准网格板进行软件补偿）。
解决：
重新恒温后校准，清洁镜头并执行畸变校正程序。
检查线纹尺有效期，必要时更换更高等级标准器（如二等玻璃线纹尺）。
2. 三维测量重复性不稳定
原因：
机械导轨润滑不足或松动（需清洁导轨并涂抹低粘度硅油）。
光源亮度波动（需检查电源稳定性并更换老化光源）。
解决：
调整导轨间隙，重新润滑并紧固螺丝。
使用稳压器供电，确保光源色温稳定性。
3. 垂直度超差
原因：
底座未调平（需用高精度水平仪重新调整）。
直角尺精度不足（需使用 00 级直角尺或激光垂直度仪）。
解决：
用水平仪调整底座至气泡居中，重新校准垂直度。
送检直角尺，确保其垂直度误差≤1μm。
4. 软件测量数据异常
原因：
图像处理算法参数设置错误（需重新优化边缘检测阈值）。
软件版本不兼容（需升级至最新版并安装补丁）。
解决：
通过标准件测试调整算法参数，如对比度、滤波强度。
联系校准机构获取软件升级支持。
5. 光学系统成像模糊
原因：
镜头表面污染（需用无水乙醇清洁）。
自动对焦模块故障（需检查电机驱动和传感器）。
解决：
使用专用镜头纸擦拭镜头，避免刮伤镀膜。
校准自动对焦模块，必要时更换损坏部件。
七、校准后维护建议
定期验证：每季度使用标准量块进行期间核查，确保示值稳定性。
清洁保养：
每周用无水乙醇清洁镜头和工作台，避免灰尘影响精度。
每半年对机械导轨进行润滑（使用低粘度硅油），检查皮带张紧度。
环境控制：长期存放时，需置于干燥箱（湿度≤40%），避免光学部件受潮霉变。
软件维护：定期更新测量软件，备份校准数据，防止系统崩溃导致数据丢失。
通过以上规范校准和维护，影像测量仪可在精密制造、半导体、航空航天等领域持续提供可靠测量数据，支撑产品质量与工艺创新。
