量块计量检定校准规范 流程 费用价格JJG 146-2011
日期：2025-06-04 08:48 | 人气：24
本文是关于量块的应用场景、计量检定校准意义、流程、技术要求、预计费用及常见问题的综合说明，依据 JJG 146-2011《量块》检定规程（现行，2012年5月14日实施）及相关行业实践整理：
一、量块的应用场景

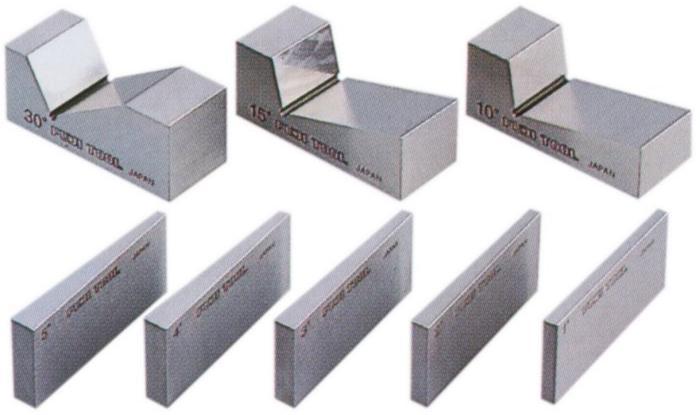

量块是几何量长度传递的基准实物量具，通过多个矩形截面的钢制或陶瓷块体组合成精确尺寸，用于高精度长度测量。主要应用于以下领域：
1. 机械制造与精密加工
- 校准卡尺、千分尺等量具的示值误差，保障轴类、轴承、模具的尺寸公差（如±0.001mm）。
2. 计量机构与实验室
- 作为长度标准器，传递量值至工作计量器具（如00级量块用于省级计量院检定精密仪器）。
3. 航空航天与汽车工业
- 检测发动机零件（曲轴、涡轮叶片）的尺寸一致性，满足高温高压工况的安全要求。
4. 科研与光学制造
- 校准干涉仪、测长机，支撑半导体光刻机零部件、光学镜片的微米级加工。
二、计量检定校准的意义
保障量值溯源性
量块是长度测量的源头标准，定期检定确保其偏差符合等级要求（如1等量块长度变动量≤0.05μm），避免因磨损或变形导致产业链测量失准。
合规性强制要求
满足ISO/IEC 17025、ISO 9001等体系对标准器的强制周期检定要求，规避审计风险。
延长设备寿命与经济性
通过检定识别锈蚀、划痕等损伤，及时研磨修复（仅限表面轻微损伤），避免整套报废（高精度量块单价可达万元）。
三、检定校准流程（依据JJG 146-2011）
1. 前期准备
环境要求：温度20±0.5℃（00级）、20±1℃（1-3级），湿度≤65%RH，恒温≥24小时。
标准设备：
激光干涉仪（0-1等量块）、接触式干涉仪（2-3等量块）；
标准平晶（平面度检测）、恒温室（控温±0.1℃）。
2. 检定步骤
| 项目 | 操作要点 | 技术指标 |
|------------------------|----------------------------------------------------------------------------|---------------------|
| 外观检查 | 测面无锈蚀划痕、倒棱均匀、标识清晰（标称值、级别） | 无影响精度的缺陷 |
| 截面尺寸与连接孔 | 游标卡尺测量，公差±0.2mm | 符合规程表1 |
| 平面度与研合性 | 平晶干涉法检测，0级量块平面度≤0.05μm；与平晶研合后无光隙 | 无彩色干涉条纹 |
| 长度变动量 | 测量面上5点长度最大值与最小值之差（如1等量块≤0.05μm） | 符合规程表6 |
| 中心长度偏差 | 激光干涉法测量实际长度与标称值偏差（如K级量块允许±0.2μm） | 符合规程表7 |
| 长度稳定度 | 对比历年数据，计算年变化量：$$ l_A = frac{|l_2 - l_1|}{Y} $$（Y为年数） | 年变化≤0.02μm（00级） |
注：首次检定需增加线膨胀系数（钢：11.5×10⁻⁶/℃）、硬度（≥800HV）测试。
四、技术要求（JJG 146-2011核心指标）
1. 精度等级划分
| 类型 | 等级 | 长度偏差允许范围 | 适用场景 |
|----------|--------------|---------------------|----------------------------------|
| 按级 | 00、0、1、2、3、K | 00级：±0.02μm | 出厂标称值使用（便捷） |
| 按等 | 1~5等 | 1等：实际值+不确定度 | 需修正值的高精度场景（如计量院） |
2. 关键性能要求
| 参数 | 00级要求 | 1级要求 | 测试方法 |
|--------------------|----------------|-----------------|---------------------|
| 平面度 | ≤0.05μm | ≤0.10μm | 平晶干涉法 |
| 长度变动量 | ≤0.05μm | ≤0.16μm | 5点激光扫描 |
| 研合性 | 与平晶无光隙 | 允许微弱光隙 | 目视+白光干涉 |
| 稳定度 | ≤0.02μm/年 | ≤0.05μm/年 | 历史数据比对 |
特殊要求：
- 陶瓷量块：线膨胀系数需按厂家数据修正（无数据时默认9.5×10⁻⁶/℃）；
- 长量块（>100mm）：必须水平支撑于艾利点（距两端0.211L），避免重力弯曲。
五、预计费用（参考省级计量院报价）
| 服务类型 | 价格范围 | 说明 |
|--------------------|-------------------|------------------------------------------|
| 单块检定 | 200~500元/块 | 基础项目（长度偏差、变动量） |
| 全套检定 | 1500~3000元/套 | 10块组（含稳定度、研合性） |
| 现场校准 | 加收2000~5000元 | 需携带恒温设备、激光干涉仪 |
| CNAS认证报告 | 溢价30%~50% | 国际互认 |
| 修复研磨 | 300~800元/块 | 仅限表面轻微损伤 |
六、常见问题与处理
研合性失败（光隙明显）
原因：测面划痕、油污或平面度超差。
处理：
用航空汽油清洗表面；
轻微划痕可研磨修复，严重时降级使用。
长度稳定度超差
原因：材料应力释放、温度循环损伤。
处理：
年变化量超限（如00级>0.02μm）需降等或报废；
缩短检定周期至6个月监控。
量块等级与等别混淆
误区：“2级量块可自动定为4等”。
正解：等别取决于检定不确定度，2级量块可能定为3~5等（需综合评定变动量）。
支撑点错误导致弯曲
场景：500mm量块平放于工作台。
纠正：必须使用艾利点支架支撑，避免重力形变引入>1μm误差。
⏱️ 七、注意事项
检定周期：
常规周期：1年（JJG 146-2011默认）；
调整依据：稳定度合格可延至2年，超差则缩至3个月。
使用规范：
轻拿轻放：避免撞击导致棱角缺损；
温度平衡：使用前恒温≥4小时（每25mm厚度需1小时）。
证书管理：
按“等”使用时需依据证书修正值计算：实际尺寸=标称值+修正值；
降级/降等量块需在证书注明“限用范围”。
总结
量块作为几何量传递的基石，其校准直接关联制造业精度金字塔的稳定性。通过 JJG 146-2011 的严格执行，可确保从K级工业检测到1等实验室标准的全链条可靠性。未来随着陶瓷量块、智能量块（嵌入温度传感器）的普及，规程或将融合材料系数在线补偿与*远程溯源*技术，推动精度管理进入数字化时代。
