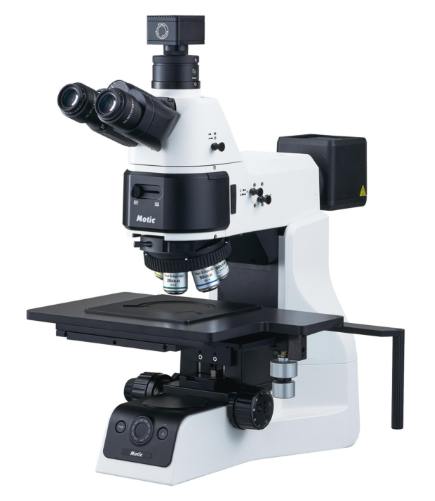

一、主要应用领域
工业制造：机械加工企业用于检测金属零件的热处理质量（如淬火层深度）、铸件内部缺陷（气孔 / 夹杂物分布），汽车行业用于分析发动机曲轴的金相组织均匀性。
特种设备检验：锅炉压力容器制造企业通过金相分析评估材料的晶粒度等级，判断是否符合 GB/T 6394-2017 标准要求，确保承压设备安全性。
航空航天：检测钛合金叶片的晶粒取向和相组成，保障高温部件的抗疲劳性能。例如某航空发动机制造商通过金相显微镜发现涡轮盘材料的异常魏氏组织，避免了重大安全事故。
科研与质量控制：高校材料实验室用于研究新型合金的相变过程，电子行业检测半导体封装材料的焊点微观结构，确保电子产品可靠性。
二、计量检定校准意义
保障检测数据准确性：
物镜放大倍数误差需控制在 ±5% 以内，避免因倍率偏差导致晶粒尺寸测量失准（如将实际 10μm 的晶粒误判为 12μm）。
示值误差要求：10 倍物镜以下≤±50μm，10 倍以上≤±10μm，确保测量结果符合 JJF 1914-2021 规范要求。
确保量值溯源性：
使用标准玻璃线纹尺（精度 ±0.5μm）校准，将测量结果溯源至国家计量基准，满足 ISO/IEC 17025 实验室认证要求。
提升设备可靠性：
定期校准可发现照明系统老化（如卤素灯衰减导致视场亮度不均匀）、物镜数值孔径下降（如油浸物镜污染使 NA 值从 1.4 降至 1.2）等问题，及时维护避免检测失效。
三、校准流程详解
（一）环境准备
温湿度控制：校准环境温度 20±5℃，湿度 45%-85%，设备与标准器需平衡 2 小时以上。
清洁要求：使用镜头纸蘸无水乙醇擦拭物镜和目镜，避免指纹污染影响成像质量。
（二）外观与功能检查
机械性能：载物台移动应平稳，行程误差≤±0.01mm；物镜转换器定位精度需确保更换物镜后无需重新调焦。
光学系统：
视场内应无霉斑、气泡等缺陷，分辨率板检测需能清晰分辨 800 线 /mm 的刻线。
照明系统：孔径光阑调节灵活，亮度均匀性偏差≤10%，避免边缘视场过暗影响分析。
（三）计量性能校准
放大倍数误差：
使用标准测微尺，在 10×、20×、50× 物镜下分别测量，计算实际放大倍数与标称值的偏差。例如 50× 物镜实测倍数为 48.5×，误差达 - 3%，需调整物镜焦距补偿。
示值误差：
将标准玻璃线纹尺（分度值 0.1mm）置于载物台，在 5 个均匀分布位置测量，取最大误差值。如某设备在 100× 物镜下测量 1mm 标准长度，示值为 1.008mm，误差 + 8μm，超出 ±10μm 的允许范围，需重新校准。
分辨率测试：
采用 USAF 1951 分辨率板，检查各物镜的极限分辨力。例如 20× 物镜应能清晰分辨 4.5 组（对应线宽 3.2μm），若只能分辨 4 组则需清洁或更换物镜。
（四）数据处理与证书
校准结果需包含各物镜的放大倍数误差、示值误差、分辨率等级等参数，不确定度评定应符合 JJF 1059.1 要求。例如某设备 100× 物镜的示值误差扩展不确定度为 U=±2μm（k=2）。
四、技术要求与参数
项目 | 技术指标 |
物镜放大倍数误差 | ≤±5% |
示值误差（10× 物镜） | ≤±50μm |
示值误差（100× 物镜） | ≤±10μm |
分辨率（50× 物镜） | ≥1.6μm（对应 USAF 1951 分辨率板第 6 组） |
数值孔径（100× 干物镜） | ≥0.90 |
照明均匀性 | 视场边缘亮度≥中心亮度的 80% |
五、预计费用与周期
基础校准：常规金相显微镜（500× 以下）单次校准费用约 100-300 元，包含放大倍数、示值误差等基础项目。
全面校准：带图像分析功能的高端设备（如 1000× 以上）费用可达 500-800 元，需增加分辨率、CCD 像素精度等项目。
校准周期：建议每年一次，频繁使用的设备（如每天检测 50 件以上）可缩短至 6 个月。
六、常见问题与解决方案
图像模糊不清：
原因：物镜污染、焦距未调好、光源未对齐。
解决：用专用镜头清洁液擦拭物镜；使用微调焦旋钮精确对焦；调整聚光镜位置使光斑均匀。
放大倍数偏差超差：
原因：物镜安装不到位、软件定标参数错误。
解决：重新安装物镜并确认卡位牢固；使用标准测微尺重新标定软件倍率参数。
视场亮度不均匀：
原因：灯泡老化、孔径光阑调节不当。
解决：更换卤素灯（建议使用 6V30W 标准光源）；调整孔径光阑至刚好覆盖视场边缘。
载物台移动卡顿：
原因：导轨润滑油干涸、异物进入。
解决：用无水酒精清洁导轨，涂抹专用低粘度润滑油；检查台面板是否有金属碎屑并清理。
