主页> 新闻中心 > 行业动态> 马弗炉需要校准检测哪些参数?

马弗炉需要校准检测哪些参数?

日期:2025-07-28 15:42 | 人气:35

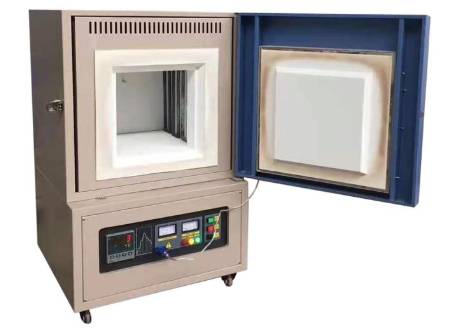

马弗炉的校准检测需围绕“温度准确性、均匀性、稳定性”三大核心参数(这些是保证灼烧、热处理等实验结果可靠的关键),部分场景需额外校准升温速率。以下是具体校准参数、方法及依据(参考《箱式电阻炉校准规范》JJF 1301-2011):

一、核心必校参数(所有马弗炉均需检测)

1. 温度示值误差(最基础参数,判断“显示温度是否等于实际温度”)

  • 定义:马弗炉温控仪显示的温度与炉膛内实际温度的偏差(如显示800℃,实际795℃,误差+5℃)。

  • 校准原因:温度是马弗炉的核心控制参数,示值不准会直接导致实验失败(如陶瓷烧结需800℃,实际仅750℃会导致烧结不足;金属退火温度偏高会导致材料脆化)。

  • 校准方法

    • 实验用马弗炉(高精度):误差≤±3℃;

    • 工业用马弗炉(普通精度):误差≤±5℃(1000℃以下)、±10℃(1000℃以上)。

    1. 设备:二等标准热电偶(如S型铂铑热电偶,精度±1℃)+ 高精度测温仪(分辨率0.1℃);

    2. 布点:将标准热电偶固定在炉膛中心(与马弗炉内置测温点位置一致,模拟其检测环境);

    3. 测试点:按量程均匀选3-5点(如0-1200℃炉,选300℃、600℃、900℃、1200℃);

    4. 操作:设定炉温至目标点,升温后恒温30分钟(确保温度稳定),记录显示温度(T示)和实际温度(T实),计算误差= T示 - T实;

    5. 合格标准

      实验用马弗炉(高精度):误差≤±3℃;

      工业用马弗炉(普通精度):误差≤±5℃(1000℃以下)、±10℃(1000℃以上)。

2. 温场均匀性(判断“炉膛内不同位置温度是否一致”)

  • 定义:炉膛内各点实际温度与中心温度的最大偏差(如中心800℃,边缘785℃,偏差-15℃)。

  • 校准原因:温场不均匀会导致同批次样品受热差异(如灼烧坩埚时,边缘样品烧不透,中心样品过烧),尤其对批量实验影响大。

  • 校准方法

    • 实验用(如实验室烧结):最大温差≤±5℃;

    • 工业用(如热处理):最大温差≤±10℃(1000℃以下)、±15℃(1000℃以上)。

    1. 布点:按“三维均匀布点法”在炉膛内布置9个点(覆盖前/中/后、上/中/下,中心为第5点),点间距≥50mm,距炉壁≥1/4炉膛尺寸(避免靠近加热元件);

    2. 操作:设定炉温至常用恒温点(如800℃),升温后恒温1小时(确保各点温度稳定),用多通道测温仪同步记录9点温度;

    3. 计算:最大温差=(各点温度最大值 - 最小值);

    4. 合格标准

      实验用(如实验室烧结):最大温差≤±5℃;

      工业用(如热处理):最大温差≤±10℃(1000℃以下)、±15℃(1000℃以上)。

3. 恒温稳定性(判断“设定温度下是否持续稳定”)

  • 定义:恒温阶段(达到目标温度后)温度的波动范围(如设定800℃,1小时内温度在798-802℃波动,波动度±2℃)。

  • 校准原因:稳定性差会导致样品在不同时间受热不同(如恒温1小时的实验,前30分钟800℃,后30分钟790℃,样品质量不均)。

  • 校准方法

    • 精密马弗炉(如实验用):波动度≤±2℃;

    • 普通马弗炉:波动度≤±5℃。

    1. 布点:标准热电偶固定在炉膛中心;

    2. 操作:设定目标温度(如600℃),恒温后开始计时,每10分钟记录1次温度,持续1小时(共6组数据);

    3. 计算:波动度=(最大值 - 最小值);

    4. 合格标准超温保护动作温度与设定值偏差≤±10℃(如设定850℃,允许在840-860℃间动作),且动作后能可靠断电。

二、按需校准参数(根据使用场景选择)

1. 升温速率(针对“快速升温”需求的设备)

  • 定义:单位时间内温度的升高值(如10℃/min,即从25℃升至800℃需77.5分钟)。

  • 校准原因:部分实验对升温速率敏感(如材料热分析需严格控制升温速度,速率不准会导致相变温度测量偏差)。

  • 校准方法

    1. 设定目标温度(如室温→1000℃),记录起始温度(T₀)和起始时间(t₀);

    2. 当实际温度达到目标(T₁)时,记录终止时间(t₁);

    3. 计算:升温速率=(T₁ - T₀)/(t₁ - t₀);

    4. 合格标准:与标称速率偏差≤±10%(如标称10℃/min,允许9-11℃/min)。

2. 超温保护功能(安全类校准,强制要求)

  • 定义:当炉温超过设定上限(如设定800℃,超温保护值850℃)时,设备是否自动断电停止加热。

  • 校准原因:超温可能导致样品烧毁、炉膛损坏,甚至引发火灾(如加热元件失控持续升温),是安全防护的核心参数。

  • 校准方法

    1. 设定炉温至保护值以下(如800℃),升温后手动将设定值调至超温保护值(如850℃);

    2. 观察炉温达到850℃时,是否自动切断加热(加热指示灯熄灭,温度停止上升);

    3. 合格标准:超温保护动作温度与设定值偏差≤±10℃(如设定850℃,允许在840-860℃间动作),且动作后能可靠断电。

三、校准周期与判定依据

1. 校准周期

  • 实验用马弗炉(高精度、高频率使用):每年1次

  • 工业用马弗炉(普通精度、低频率使用):每2年1次

  • 维修后(更换加热元件、温控仪):立即校准(确保性能恢复)。

2. 合格判定原则

  • 核心参数(示值误差、温场均匀性、恒温稳定性)必须全部合格;

  • 按需参数(升温速率)若使用场景有要求,需合格;

  • 超温保护功能必须100%合格(安全红线,不允许不合格)。

总结

马弗炉的校准以“温度准确、均匀、稳定”为核心,必校参数包括温度示值误差、温场均匀性、恒温稳定性,按需校准升温速率,且必须验证超温保护功能。校准需通过标准热电偶、高精度测温仪等设备,模拟实际使用场景(如带样品托盘、正常装样量),确保结果贴合真实使用状态。只有所有参数达标,才能保证马弗炉在灼烧、烧结、热处理等实验中提供可靠的温度环境。


马弗炉校准可咨询长沙计量检测机构(量天检测,16680800246)。


文章标签:

马弗炉
